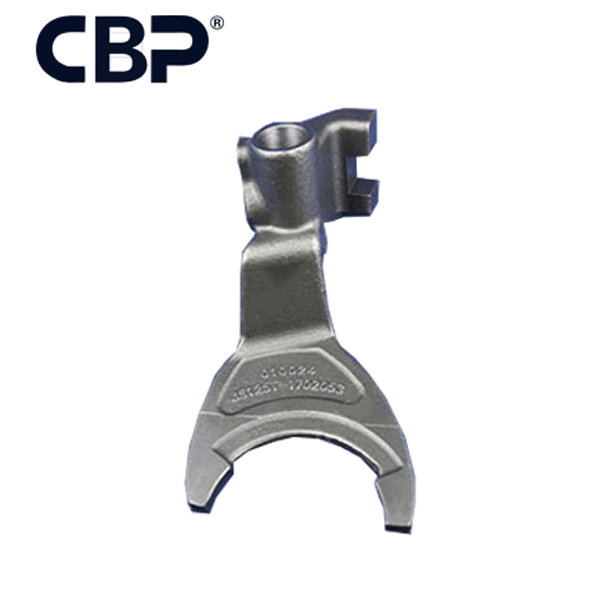

Hátraváltó villa 125T-1702053 GYORSHOZ
Az alapfolyamat a következőképpen foglalható össze:
1, Folyamattervezés és benchmark kiválasztása
Nyersanyag gyártás
A fémöntési technológiát alkalmazva a KTH350{1}}10 temperöntvényt úgy választották ki, hogy megfeleljen a vékonyfalú alkatrészek magas -szilárdsági követelményeinek.
A nyersdarab méretének precíziós szabályozása IT11-12 szintű, és az öntési folyamat során el kell kerülni az olyan hibákat, mint a homoklyukak és a lazaság.
Benchmark meghatározása
A Φ 14H9 furat tengelye alapján, mint tervezési referencia, a későbbi megmunkálás ezt fogja használni pozicionálási referenciaként.
Válassza ki a feldolgozatlan szalagvégfelületet durva viszonyítási alapként, hogy a jövőben egyenletes megmunkálási ráhagyást biztosítson.
2, Fő feldolgozási lépések
Referencia furat megmunkálása
Fúrjon egy Φ 14H9 durva furatot a félprecíziós megmunkálási méretre, fenntartott precíziós megmunkálási ráhagyással.
Precíziós fúrás H9 tűrésig, felületi érdesség Ra Legfeljebb 1,6 μm.
Villa feldolgozás
Nagyjából marja meg a villát 14H1 horonyszélességre, így 0,5 mm-es precíziós megmunkálási ráhagyás marad.
A villa finommarása a méretkövetelményeknek megfelelően, ± 0,11 mm-es horonyszélesség-tűrés és Ra felületi érdesség 3,2 μm-nél kisebb vagy azzal egyenlő.
Végfelület megmunkálása
T1 és T2 érintkezési felületek durva marása, a szalaglemez átlagos vastagságának szabályozása 5 ± 0,5 mm-re.
A homlokfelület precíziós marása, biztosítva, hogy a Φ 14H9 furat tengelyéhez viszonyított merőlegességi hiba kisebb vagy egyenlő legyen, mint 0,1 mm.
Termékajánlatok
| Alkatrész neve | Fordított váltóvilla | Alkatrészszám | 125T-1702053 |
| Modell | / | Alkalmazás | GYORSAN |
| Csomag mérete | / | GW |
1 kg |
| MOQ | 1 db PC | Márkanév | CBP |
